在物聯網時代該如何正確選用晶振頻率
來源：http://www.benpai.com.cn 作者：jinluodz 2013年07月08
現在的科技是越來越發達，很多生產工廠都有自己一套獨特的線路設計，都在不斷的創新，希望能使原有的零部件性能更精確，體積更小化。晶振又可以分為普通晶振、溫補晶振、壓控晶振、溫控晶振等。

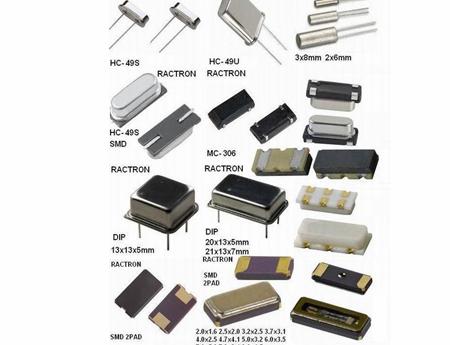

石英晶體諧振器大小分為好幾款常用規格尺寸，比如常規HC49/S、HC49/SMD、7050mm、6035、3225等體積。本司金洛電子生產的晶體為通用的規格尺寸，采用正常的接縫密封可靠的方法。晶振產品從低頻率1.8MHz的頻帶,在極寬的頻率范圍內，適用于高頻率的基頻和泛音，無論的各種無線通信設備和控制設備，如移動通信的應用中、工業和消費，以及大眾數碼產品，顯示適用于所有的應用程序的特性和性能。
晶體只是壓電元件中一種規格，可以產生很多種頻率點，很多采購商朋友們很茫然不知道它們所用的產品該用那種頻點，或者剛開發出來的新產品在選型方面遇到困難。下面我們來看一下我司為采購商朋友們介紹的是熱門電子數碼產品會用到的石英晶振頻率。
2,顯示器主要用晶振頻率為:8M/14.31818MHZ、12.000MHZ、24.000MHZ、28.224MHZ
3,硬盤主要用晶振頻率為:23.040MHz、28.224MHz
4,光驅主要用晶振頻率為:33.8688MHz、16.9344MHz、18.432MHz
5,鍵盤主要用晶振頻率為:6.000MHz
6,鼠標主要用晶振頻率為:6.000MHz、12.000MHz、24.000MHz、無線鼠標頻率很多，讀卡器等
7,攝像頭主要晶振的頻率為:12.000MHz
8,藍牙主要用晶振頻率為:16.000MHz
9,無線WIFI主要用到的頻率為:25.000MHz、2.5G/3G（40.000MHz,44.000MHz）網絡傳輸
10,ADSL主要用到的頻率為:12.288MHz、35.328MHz、50.000MHz而且包含VOIP/存儲/顯示/圖像/網絡等等系列產品。
為使消費者使用到合格放心的產品，我司晶振檢測各項指標如下,氦氣泄漏檢測器3×10-8— rr•1 / s或更小的泄漏試驗以測量以下
把石英晶振存放在溫度為-40±3?C時間為24小時.然后,它應當受到標準a— mspheric條件為1h,之后測量應.測試后ESR應滿足規范.后的測試頻率.應±5 PPM.
高溫檢測石英晶振存放在溫度為+85±2?C時間為24小時.然后,它應當受到標準a— mspheric條件為1h,之后測量.測試后ESR應滿足規范.后的測試頻率.應±5 PPM.
正常石英晶振應儲存在溫度為-40±2?C,相對濕度為90％至95％為48小時.然后,它應當受到標準stmospheric條件為1h,之后測量應.測試后ESR應滿足規范.后的測試頻率.應±5 PPM.試驗后的絕緣電阻應在接受規范.
溫度變化石英晶振應進行連續5次變化的溫度循環,分別如下表所示.然后,它應當受到標準大氣條件為1h,之后測量應.測試后ESR應滿足規范.后的測試頻率.應±5 PPM.
老化的石英貼片晶振應儲存在溫度為-85±3?C720H（30天）±12小時.然后,它應當受到標準stmospheric條件為1h,之后測量應.測試后ESR應滿足規范.后的測試頻率.應±10 PPM.
石英晶體諧振器大小分為好幾款常用規格尺寸，比如常規HC49/S、HC49/SMD、7050mm、6035、3225等體積。本司金洛電子生產的晶體為通用的規格尺寸，采用正常的接縫密封可靠的方法。晶振產品從低頻率1.8MHz的頻帶,在極寬的頻率范圍內，適用于高頻率的基頻和泛音，無論的各種無線通信設備和控制設備，如移動通信的應用中、工業和消費，以及大眾數碼產品，顯示適用于所有的應用程序的特性和性能。
晶體只是壓電元件中一種規格，可以產生很多種頻率點，很多采購商朋友們很茫然不知道它們所用的產品該用那種頻點，或者剛開發出來的新產品在選型方面遇到困難。下面我們來看一下我司為采購商朋友們介紹的是熱門電子數碼產品會用到的石英晶振頻率。
2,顯示器主要用晶振頻率為:8M/14.31818MHZ、12.000MHZ、24.000MHZ、28.224MHZ
3,硬盤主要用晶振頻率為:23.040MHz、28.224MHz
4,光驅主要用晶振頻率為:33.8688MHz、16.9344MHz、18.432MHz
5,鍵盤主要用晶振頻率為:6.000MHz
6,鼠標主要用晶振頻率為:6.000MHz、12.000MHz、24.000MHz、無線鼠標頻率很多，讀卡器等
7,攝像頭主要晶振的頻率為:12.000MHz
8,藍牙主要用晶振頻率為:16.000MHz
9,無線WIFI主要用到的頻率為:25.000MHz、2.5G/3G（40.000MHz,44.000MHz）網絡傳輸
10,ADSL主要用到的頻率為:12.288MHz、35.328MHz、50.000MHz而且包含VOIP/存儲/顯示/圖像/網絡等等系列產品。
為使消費者使用到合格放心的產品，我司晶振檢測各項指標如下,氦氣泄漏檢測器3×10-8— rr•1 / s或更小的泄漏試驗以測量以下
把石英晶振存放在溫度為-40±3?C時間為24小時.然后,它應當受到標準a— mspheric條件為1h,之后測量應.測試后ESR應滿足規范.后的測試頻率.應±5 PPM.
高溫檢測石英晶振存放在溫度為+85±2?C時間為24小時.然后,它應當受到標準a— mspheric條件為1h,之后測量.測試后ESR應滿足規范.后的測試頻率.應±5 PPM.
正常石英晶振應儲存在溫度為-40±2?C,相對濕度為90％至95％為48小時.然后,它應當受到標準stmospheric條件為1h,之后測量應.測試后ESR應滿足規范.后的測試頻率.應±5 PPM.試驗后的絕緣電阻應在接受規范.
溫度變化石英晶振應進行連續5次變化的溫度循環,分別如下表所示.然后,它應當受到標準大氣條件為1h,之后測量應.測試后ESR應滿足規范.后的測試頻率.應±5 PPM.
老化的石英貼片晶振應儲存在溫度為-85±3?C720H（30天）±12小時.然后,它應當受到標準stmospheric條件為1h,之后測量應.測試后ESR應滿足規范.后的測試頻率.應±10 PPM.
