當晶振遇到PCB線路板而產生的故事
來源：http://www.benpai.com.cn 作者：jinluodz 2013年07月12
時不時會接到客戶抱怨晶振與PCB布線不吻合，或晶振安裝于板內后，而引起的不良或損壞。了解于此，我司研發技術部門根據此類問題，而得出的結論。
晶振和芯片的距離一般要盡量靠近，一般指的是無源晶振，那么有源晶振布線有什么要求嗎？有源晶振能驅動多少個芯片呢？
有源晶振也不能輸出接長線。
時鐘源通常是系統中最嚴重的EMI輻射源，如果接長線，其結果是長線就成了天線，這在很多應用中是不準許的，所有時鐘源都必須盡量靠近相關器件，必要時用多個時鐘源，不得以下可以采用多層PCB將時鐘連線屏蔽。有源晶振的輸出一般是標準TTL規格，至于能驅動多少芯片要看這些芯片的特性。
時鐘布哪一層？
夾心層，其上下都是覆地
但這種方法只有在不得以下為之，而且成本未必低于多時鐘(多層PCB的價格明顯高于雙面板)，要過某些強制標準的產品盡量不要這么干。
1. Crystal下不可走線，電路儘量靠近chip端。
2. trace盡量短，與其他信號需20mil間距，最好使用ground trace與其他信號隔離.
3.Crystal底下盡量不要走線，如果實在要走線的話, 不能走線進Crystal pin腳周圍50mil之內. 尤其避免高速訊號。.
晶振信號線盡可能短，需要包地(因為有噪聲，本質就是怕它影響到別人，或者怕別人影響到他)。盡可能不穿孔，以為一個過孔會有0.5pF的寄生電容，另外，走線粗細要一致。

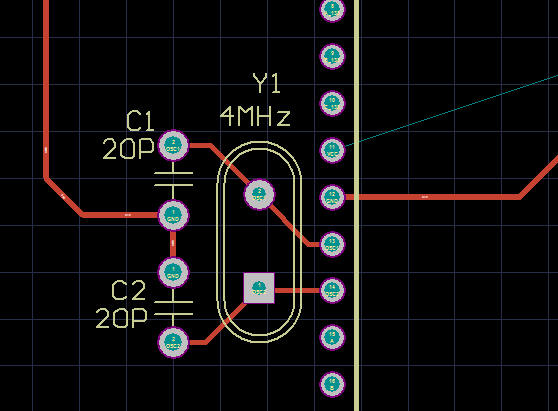

作個最簡單的例子，如以下插件石英晶振49/S的布線圖。
晶振和芯片的距離一般要盡量靠近，一般指的是無源晶振，那么有源晶振布線有什么要求嗎？有源晶振能驅動多少個芯片呢？
有源晶振也不能輸出接長線。
時鐘源通常是系統中最嚴重的EMI輻射源，如果接長線，其結果是長線就成了天線，這在很多應用中是不準許的，所有時鐘源都必須盡量靠近相關器件，必要時用多個時鐘源，不得以下可以采用多層PCB將時鐘連線屏蔽。有源晶振的輸出一般是標準TTL規格，至于能驅動多少芯片要看這些芯片的特性。
時鐘布哪一層？
夾心層，其上下都是覆地
但這種方法只有在不得以下為之，而且成本未必低于多時鐘(多層PCB的價格明顯高于雙面板)，要過某些強制標準的產品盡量不要這么干。
1. Crystal下不可走線，電路儘量靠近chip端。
2. trace盡量短，與其他信號需20mil間距，最好使用ground trace與其他信號隔離.
3.Crystal底下盡量不要走線，如果實在要走線的話, 不能走線進Crystal pin腳周圍50mil之內. 尤其避免高速訊號。.
晶振信號線盡可能短，需要包地(因為有噪聲，本質就是怕它影響到別人，或者怕別人影響到他)。盡可能不穿孔，以為一個過孔會有0.5pF的寄生電容，另外，走線粗細要一致。
作個最簡單的例子，如以下插件石英晶振49/S的布線圖。
