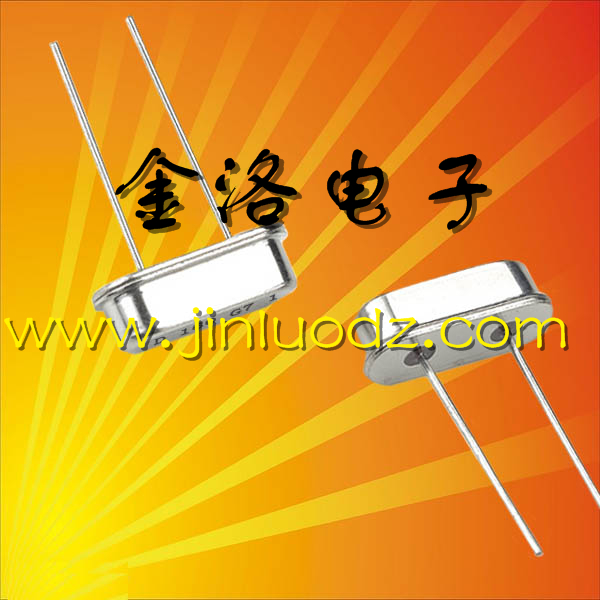

隨著信息技術的飛速發展，數碼產品已經走入千家萬戶，同屬電子存儲的U盤、SD卡，CF卡、記憶棒等移動存儲成了們隨身攜帶的物件。U盤中最常用的晶振為石英晶振49/S等等。有不少用戶在這些移動存儲上保存了大量的重要數據。然而，這些移動存儲的安全性卻不樂觀，其發生硬件故障的概率要遠遠大于硬盤。因此，移動存儲硬件數據恢復的需求越來越多，下面我們就來看一個典型的U盤數據恢復案例。
      一款愛國者迷你王2GB的U盤，插到USB接口里能看到硬件已連接，但無法識別盤符，在資源管理器中顯示“不可讀取”，U盤里都是工作中要用的重要資料文檔，希望盡可能的恢復原有數據。
由著多年經驗得出，此類故障應該屬于U盤的硬件故障，可能是主控芯片虛焊或者損壞，又或者晶振損壞。晶振可分為貼片晶振和插件晶振，晶振是給時鐘電路提供信號源的，要是無法給時鐘電路提供信息源也就意味著晶振損壞。若是這里故障的U盤數據恢復操作必須要把U盤進行拆解，也就是芯片級修復，
愛國者優盤的密封性做的非常好，幾乎找不到任何可以下手的地方，先是用改錐和刀片進行拆解，不料竟然沒有拆開！于是“一怒之下”用焊槍沿著接縫處把塑料外殼全給融了，加上尖嘴鉗，鑷子等工具終于是把芯片板給拆出來了。
       為了驗證主控芯片是否虛焊了，我們把拆下來的主控芯片重新焊接到U盤的PCB板上，結果發現U盤的故障狀態一樣。這說明主控芯片并不是虛焊了，而是徹底壞掉了。主控芯片損壞的處理方法比較簡單，一是用一摸一樣的主控方案和晶振替進行更換，如果能完全匹配，則可以解決數據恢復的問題；二是使用專用工具對存儲芯片F(xiàn)LASH進行數據重組并提取，此方法對主流的優盤、SD卡、CF卡以及記憶棒的電子存儲芯片是行之有效的方法。這需要使用類似芯片編程器之類的工具進行，并且需要具備一定的技術。
　　接下來，我們用熱風槍把優盤上的FLASH芯片從PCB板上給吹下來。使用熱風槍時要注意調節適當?shù)臏囟群惋L(fēng)速，待溫度和氣流穩定后，用鑷子夾住芯片無針腳的兩側，在元件的上方向均勻加熱，等元件周圍的焊錫熔化后，用鑷子將其取下，若焊點上的錫不足，可用烙鐵在焊點上加注適量的焊錫。
　　接下來是數據重組，我們使用編程器類型的工具把把FLASH里的數據完整的鏡像出來，再用磁盤分析工具進行數據重組，需要注意的一點是，F(xiàn)LASH芯片上的的小圓點要與編程器上的三角號對上，否則可能會把芯片中的電路燒壞。進入程序后，新建一個任務，讀取芯片ID，可以看到此芯片ID為HY27U7088G2M，是現代廠家的單面雙層閃存芯片，對兩層芯片分別進行ECC錯誤校驗之后進行數據重組。到此芯片是按照512+16字節的方式進行數據校驗存儲的。通過模擬一個類似于主控的程序?qū)﹂W存芯片上的數據進行重新的管理與讀取，最終完全將客戶需要的1.4GB的資料成功恢復。
