下一個風靡全球的晶振測量儀
來源：http://www.benpai.com.cn 作者：jinluodz 2013年07月22
晶振是電路中最常用到的時鐘元件，全稱叫石英晶體振蕩器，它廣泛應用于電子鐘表、對講機、單片機、彩電彩顯行場振蕩分頻電路及所有紅外線遙控器等。然而對于晶振好與壞的判斷，一般只能判斷是否漏電、短路或測其兩腳間電容值來粗略估計其好壞，而對其出現頻偏、不起振則是無法測量出來的。但測晶振頻率的儀器價格高、難買，并且利用率低。
晶振廠家金洛電子教您利用巧辦法以最低廉的成本，手動自制儀器。材料的成本僅10多元(用一只彩電遙控器，另加一小塊電路板)，材料準備好后半小時就改裝好，與數字頻率計配合，就可以準確地測量遙控器晶振頻率及判斷遙控器好壞了。
改裝方法如下：拆開遙控器后蓋，焊下電路板上455kHz陶瓷晶振。用一只雙列8腳IC座做測試夾，僅用單列，1~2、3~4腳焊在一起焊在電路板上做晶振測試夾，目的是方便插接不同尺寸的晶振。用2個廢圓珠筆銅頭做頻率計測試接線柱與晶振測試夾焊在一起，測試夾連1條2芯屏蔽線到遙控器晶振處焊好，利用遙控器上的3V電源給另加的電路板供電，另加的小塊電路板連5條線(2條電源2條測試)到遙控器上，另一條線由R2接遙控器IC輸出腳(即遙控器上NPN三極管B極)，被測晶振插在測試夾插座上，按遙控器按鈕，發光二極管就會閃亮了。如接上數字頻率計就可以準確測量遙控器晶振頻率了。
其他遙控器對準紅外光敏二極管按鈕，發光二極管會閃亮，說明遙控器是好的。

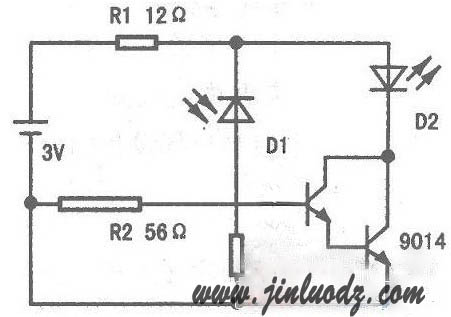

彩電遙控器lC型號為三菱M50560-OOIP，接晶振處為2只lOOpF電容，頻率計為勝利牌VC920型袖珍數字萬用表，測頻范圍0～20MHz。實驗證明：陷波器，三腳晶振都能起振，1MHz以下晶振可用該萬用表測頻功能準確測出，大過1MHz的晶振用萬用表測頻會停振。晶體插入遙控器，下圖中的D2仍會發光。彩電遙控器大同小異，工作原理一樣，只要晶體頻率小于7.15MHz。其他型號的彩電遙控器也可如法炮制。電路如下圖所示。
下圖的電路非常簡潔，2只NPN三極管組成復合管用于放大被測的遙控器紅外光信號，D1用扁平紅外線光敏二極管，D2用紅色圓型發光二極管，Rl為D2限流電阻，R2為遙控器上IC輸出限流電阻，R3與Dl組成分壓電路目的是泄掉Dl的反向穿透電流。如沒有R3，D2將長亮。電阻可使用1/8W的。
