首頁溫補晶振溫補晶振,貼片晶振,KC5032R晶振,石英晶振

溫補晶振,貼片晶振,KC5032R晶振,石英晶振

規格型號：58085064
頻率：10.000MHZ~900.000MHZ
尺寸：5.0*3.2*1.2mm
PDF
產品描述：廣泛適用于智能手機,平板電腦,GPS導航定位系統,精密儀器,汽車電子,車載產品等領域.

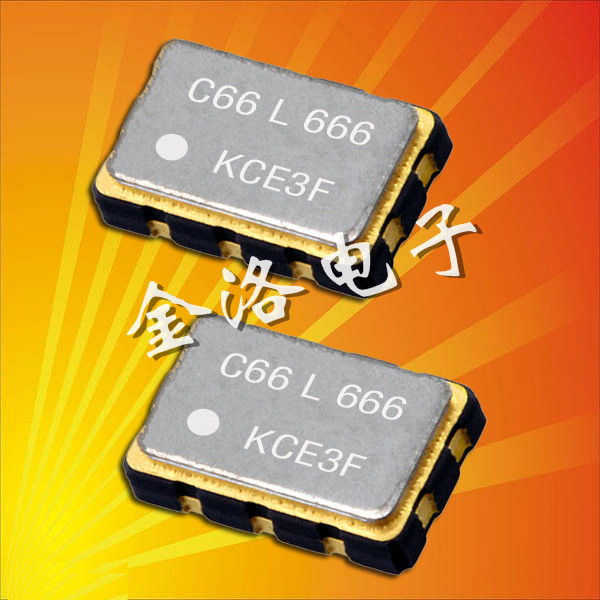

京瓷晶振,KC5032R晶振,5032晶振,差分晶振
頻率范圍10.000MHZ-900.000MHZ
電源電壓:3.3V
頻率老化:  ±5ppm
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±50ppm
輸出方式：LV-PECL
尺寸：大體積5.0*3.2*1.mm
應用：無線模塊、智能家用電器、衛星導航、移動通信、程控交換系統、無線發射基站、集成電路等產品。

    京瓷將“客戶至上”的原則放在首位，以確保我們提供的石英晶振產品和服務始終讓人們滿意。客戶的滿意要求我們快速響應不斷變化的我們周圍。我們也努力通過有機地動員和管理資源的技術能力，京瓷集團在創造新的價值，用我們的京瓷理念，我們的阿米巴管理系統，我們通過“人類智慧的債券管理的信念。我們希望不斷地向客戶提供新的價值，通過團隊成員追求自己的夢想，熱情工作，并始終如一地實現自我確定的目標。

   京瓷晶振,KC5032R晶振,5032晶振,差分晶振，是一款提供差分信號的石英晶體振蕩器，由日本知名的晶振企業京瓷晶振公司研發生產，產品擁有六個腳位，表面是金屬的外殼，包裝方式是編帶式的可支持貼裝機高效自動貼裝，KC5032R晶振的頻率最低從10.000MHZ至最高的900.000MHZ，可以說是世界上頻率最高的一款有源晶振。

晶振型號/輸出類型	KC5032R晶振,京瓷有源晶振
晶振類型	SPXO振蕩器
占空比	45 % ~ 55 %
振蕩模式	基本/第三泛音
電源電壓	3.3V
頻率范圍2	10.000MHZ-900.000MHZ
頻率穩定度	±50ppm
工作溫度	-40~+85℃
保存溫度	-55~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	3 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±5ppm /年最大。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致有源晶振引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致京瓷晶振無法產生振蕩和/或非正常工作。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則進口晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極
3.負載電容
如果振蕩電路中負載電容的不同，可能導致頻率與設計頻率之間產生偏差，如下圖所示。貼片晶振電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考

深圳市金洛電子有限公司
代理:EPSON,KDS,SEIKO,CITIZEN
電話:0755-27837162
手機:13510569637
郵箱:jinluodz@163.com
Q Q:657116624
地址:深圳市寶安41區甲岸路19號
網址:http://www.benpai.com.cn
